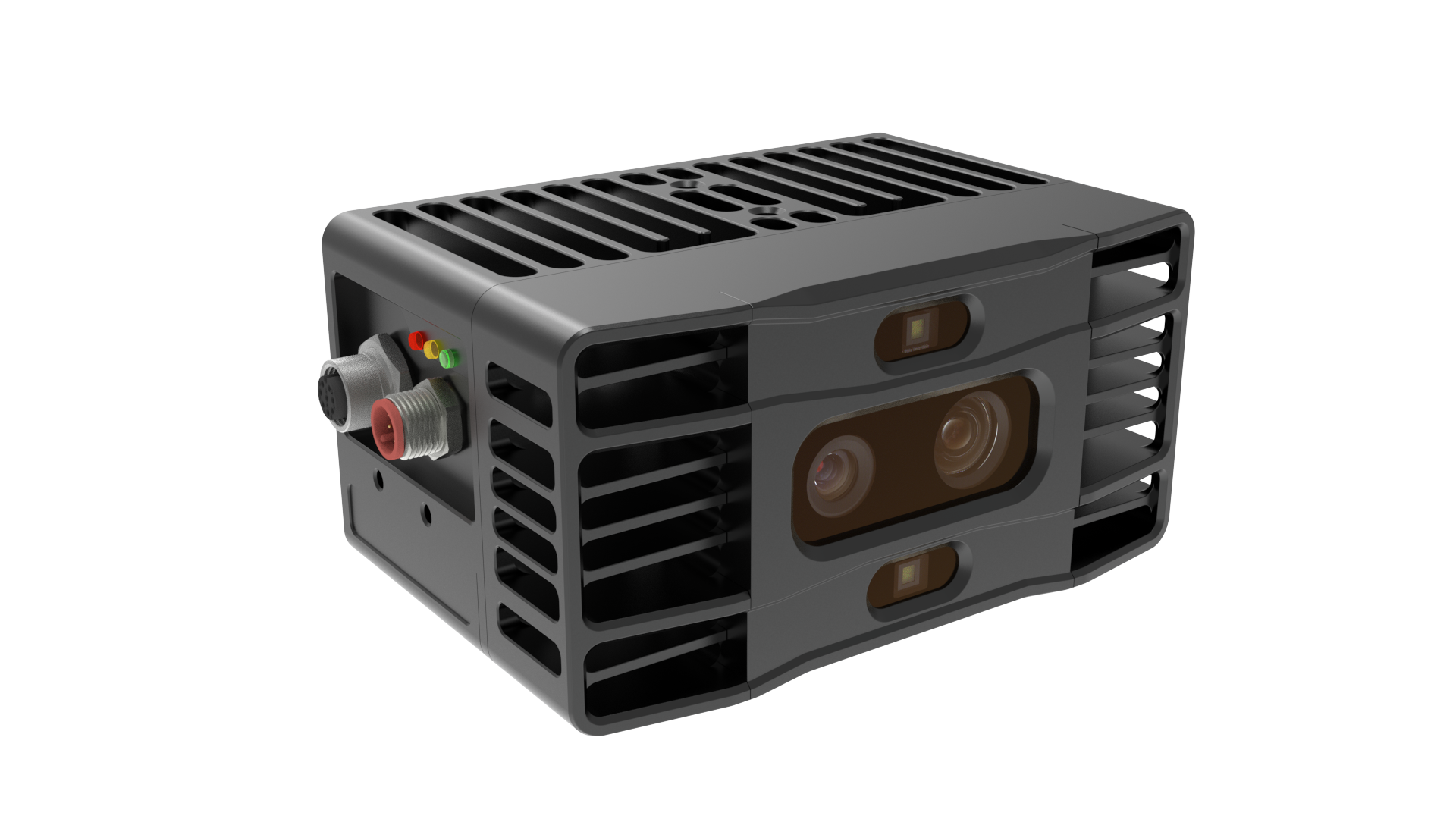

TL460-S1-E1
ミリメートル精度の3D深度カメラ、VGA深度解像度、2MPカラー解像度を搭載。検出距離は最大9.5メートル、フレームレートは30fps。長距離測定やロボティクスなど、さまざまなアプリケーションへの統合に適しています。
-
iToF測距の原理 -
動作距離:
0.3 m–9.5 m -
広視野角: 62°/49° -
最大深度解像度: 640×480 -
最大カラー解像度: 1920×1080 -
ギガビットイーサネット、IP67対応
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | iToF |
| レーザー波長帯 | 940nm |
| 光源 | 赤外線レーザー×2 |
| シャッターの種類 | Global |
| 図面出力までの所要時間 | 143 ms |
| 深度分解能 | 30fps@640*480（MAX） |
| フレームレート@解像度（カラー） | 28 fps @ 1920 x 1080 @ CSI |
| RGB解像度 | 対応 |
| 出力画像 | 深度マップ、カラー画像、赤外線画像、点群データ |
| Z軸精度 | 3mm@1000mm 6mm@2500mm |
| XY方向の精度 | 2mm@1000mm 5mm@2500mm |
| 視野角 FOV (水平/垂直) | 62°/49° |
| ベースライン | / |
| 推奨測定距離 | 300mm ~ 5000mm |
| 最大測定距離 | 300mm ~ 9500mm |

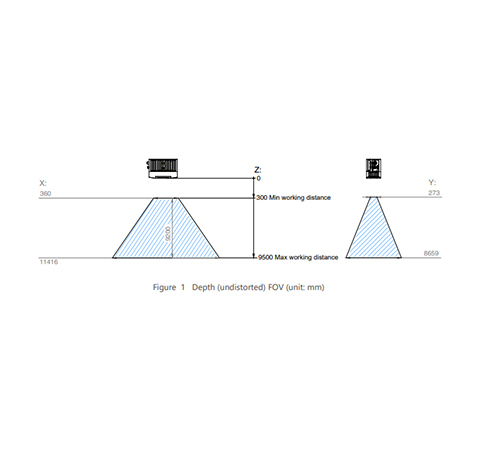

| 近距離場 | 360mm x 273mm@300mm |
| 遠方視野 | 11416mm x 8659mm@9500 mm |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Percipio Camport SDK |
| サイズ | 140 mm x 94 mm x 70 mm |
| 重量 | 1100 g |
| データインターフェース | ギガビット・イーサネット |
| ネットワークインターフェース | M12 A-Code 8ピン航空用コネクタ |
| トリガーおよび電源コネクタ | 1系統のトリガー入出力をサポート、立ち下がりエッジトリガー |
| 消費電力 | <29.68 W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP67 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 機械固定（M4ネジ） |
| 供給電圧 | DC 24V；PoE (IEEE802.3 at) |
| 動作温度 | 0 ℃ ~ 50 ℃ |
| 保管温度 | -20 ℃ ~ 55 ℃ |
視野角（RGB）
1911 mm x 1152 mm @ 1500 mm (H/V ≈ 65°/42°)

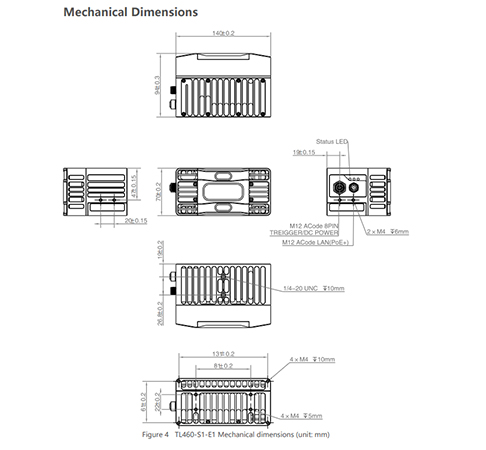

機械寸法
