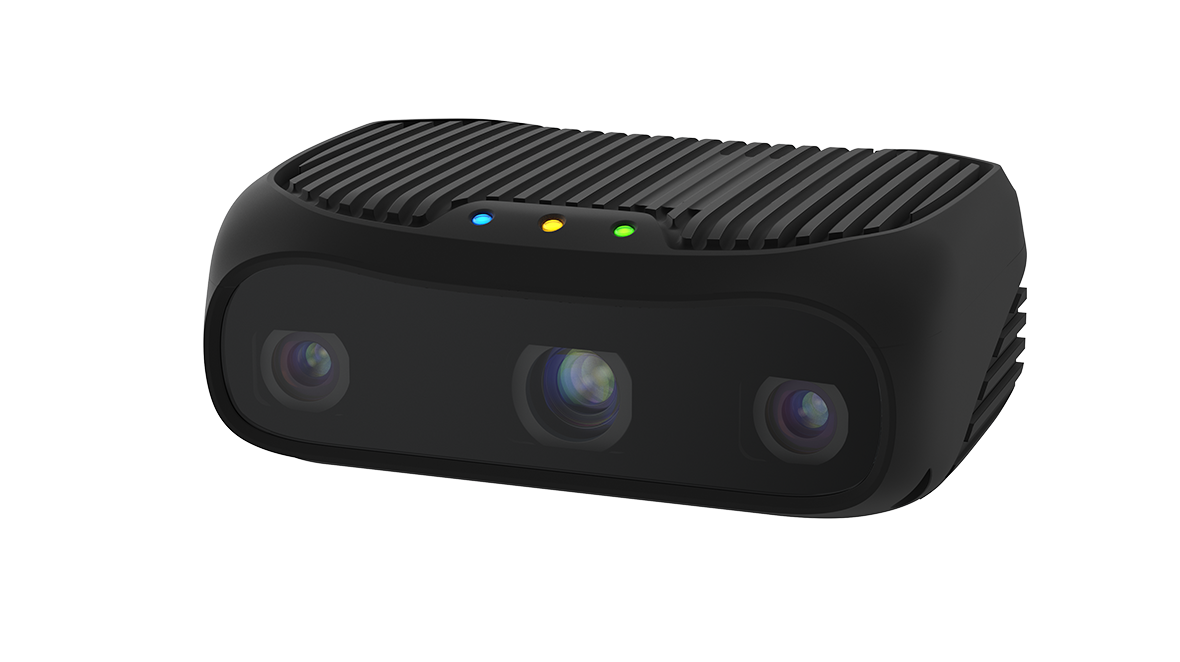

USD01-2550
コンパクトな構造化光3Dカメラで、小型フォームファクタを実現し、高精度な近距離識別と位置決めを提供します。コンパクト設計と高精度ポイントクラウドイメージングを特長とし、HDRをサポート。マテリアルハンドリング、位置決め、組立などの高精度ガイダンス用途に適しています。
-
デュアルアイ構造化光 -
動作距離:
0.25–0.5 m -
最大深度解像度: 2064×1552 -
ギガビットイーサネット -
保護等級: IP65
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | 両眼 + ストライプ構造光 |
| レーザー波長帯 | 青色光（455nm） |
| 光源 | LED |
| シャッターの種類 | Global |
| 図面出力までの所要時間 | ~850ms |
| 深度分解能 | 2064 x 1552 (MAX ) |
| フレームレート@解像度（カラー） | / |
| RGB解像度 | / |
| 出力画像 | 深度マップ、グレースケール画像、点群データ |
| Z軸精度 | ~0.03 @250 mm ~0.05 @330 mm ~0.12 @500 mm |
| XY方向の精度 | 0.13 @250 mm 0.17 @330 mm 0.25 @500 mm |
| 視野角 FOV (水平/垂直) | MAX 51°/39° ±3° |
| ベースライン | 86 |
| 推奨測定距離 | 250 - 500 |
| 最大測定距離 | 250 - 500 |
| 近距離場 | 225 x 140 |
| 遠方視野 | 486 x 270 |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Vcamera + Camport4 |
| サイズ | 125 x 46 x 90 mm |
| 重量 | 690g |
| データインターフェース | ギガビットイーサネット |
| ネットワークインターフェース | M12 A-Code 8 |
| トリガーおよび電源コネクタ | M12 X-Code 8ピン航空コネクタ ギガビットイーサネット |
| 消費電力 | ≤24W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP65 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 機械的固定 |
| 供給電圧 | DC 24 V |
| 動作温度 | 0-40℃ |
| 保管温度 | -10 ℃ ~ 55 ℃ |

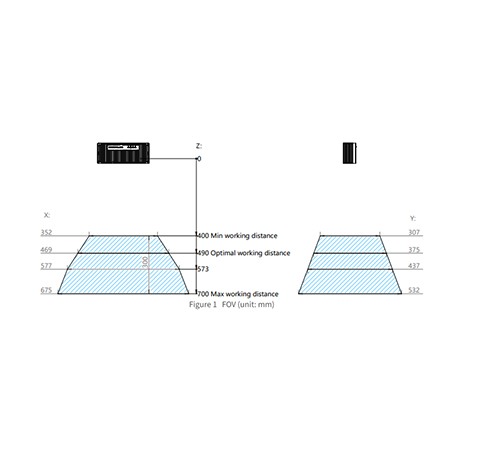

近距離視野
352 mm x 307 mm @ 400 mm (H/V ≈ 47°/42°)

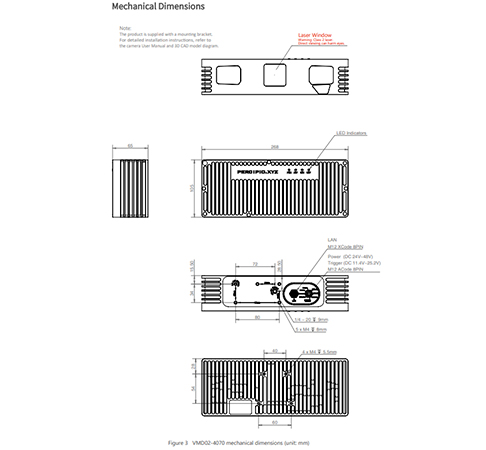

機械寸法
