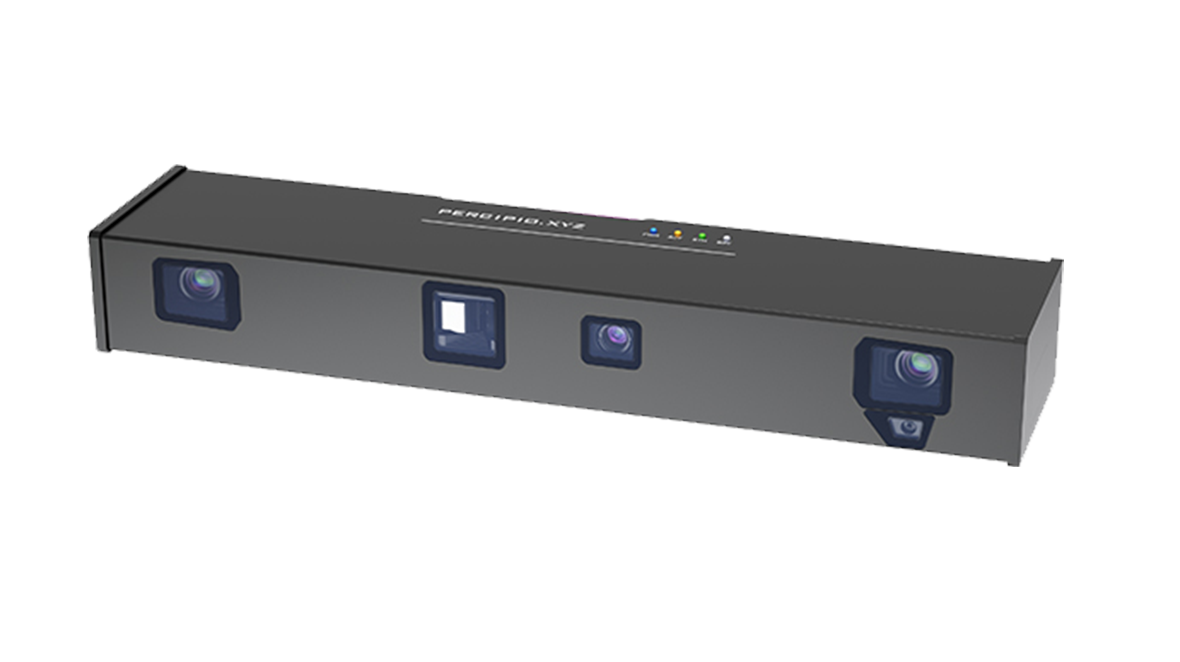

VMD03-1230(C)*
アクティブステレオビジョン技術を搭載した3Dスマートカメラは、正確な被写界深度情報と高い環境適応性を提供し、複数の業界におけるインテリジェントソリューションを実現します。
-
デュアルアイ構造光 -
動作距離:
1.2–3 m -
最大深度解像度: 20480 × 1536 -
最大カラー解像度: 2560 × 1920 -
ギガビットイーサネット -
IP65等級
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | 両眼＋ストライプ構造光 |
| レーザー波長帯 | 635nm（赤色光） |
| 光源 | レーザー |
| シャッターの種類 | Global |
| 図面出力までの所要時間 | ~1860ms@Standard ~2240ms@Quality ~1680ms@Fast |
| 深度分解能 | up to 1.14FPS @ 2048 x 1536 /1024 x 768 / 512 x 384 |
| フレームレート@解像度（カラー） | 5fps@2560 x 1920@YUYV 7fps@2560 x 1920@CSI BAYER12GBRG 9fps@1920 x 1440@YUYV 15fps@1280 x 960@YUYV 15fps@640 x 480@YUYV |
| RGB解像度 | 対応 |
| 出力画像 | 深度マップ、カラー画像、グレースケール画像、点群データ |
| Z軸精度 | 0.08 @ 1200mm 0.59 @ 3000mm |
| XY方向の精度 | 0.6 @ 1200mm 1.5 @ 3000mm |
| 視野角 FOV (水平/垂直) | max 51°/41°±3° |
| ベースライン | 350 |
| 推奨測定距離 | 1200-2400 |
| 最大測定距離 | 1200-3000 |
| 近距離場 | 1146 x 906 |
| 遠方視野 | 2463 x 2243 |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Percipio Camport SDK； C、C++、C#、Python などをサポート |
| サイズ | 449 mm x 104 mm x 64 mm |
| 重量 | 2307g |
| データインターフェース | ギガビットイーサネット |
| ネットワークインターフェース | M12 A-Code 8 |
| トリガーおよび電源コネクタ | M12 X-Code 8ピン航空コネクタ |
| 消費電力 | ≤ 24 W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP65 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 機械的固定 |
| 供給電圧 | DC 24 V ~ 48 V |
| 動作温度 | 0 ~ 40℃ |
| 保管温度 | -10 ℃ ~ 55℃ |

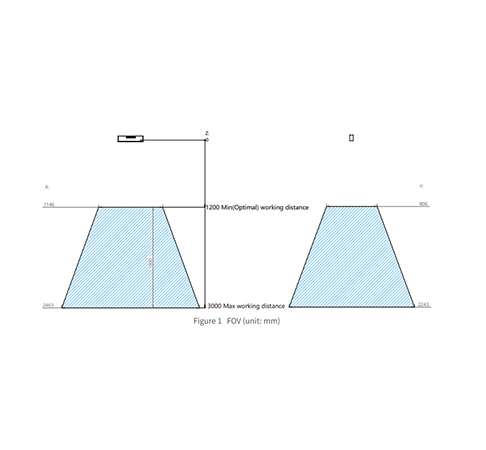

遠距離視野
2463 mm x 2243 mm @ 3000 mm (H/V ≈ 45°/41°)

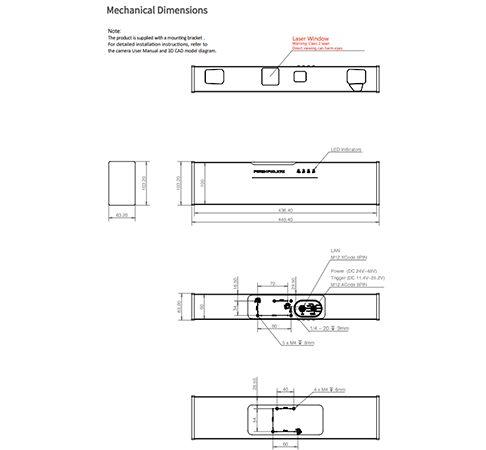

機械寸法
