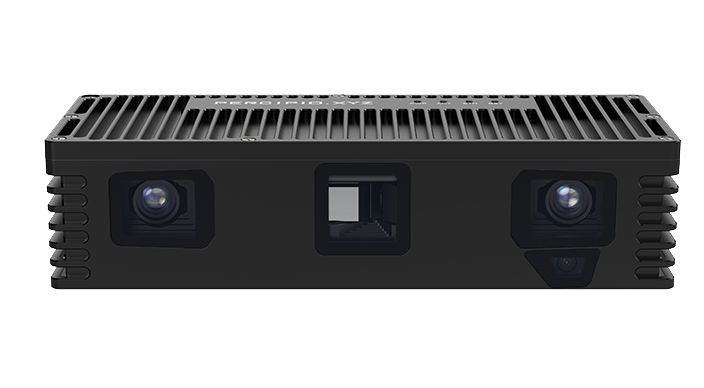

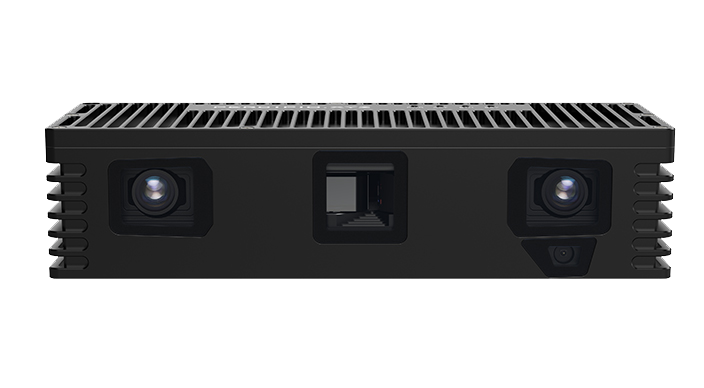

VMD02-5011
3Dスマートカメラは、アクティブステレオビジョン技術に基づき、従来のステレオシステムと比較して優れた被写界深度性能と高い環境適応性を備え、複数の分野でインテリジェントなアプリケーションを実現します。
-
デュアルアイ構造光 -
動作距離:
0.5–1.1 m -
最大深度解像度: 20480 × 1536 -
ギガビットイーサネット -
IP65等級
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | 両眼＋ストライプ構造光 |
| レーザー波長帯 | 635nm（赤色光） |
| 光源 | レーザー |
| シャッターの種類 | Global |
| 図面出力までの所要時間 | ~1950ms @ Standard ~2300ms @ Quality ~1718ms @ Fast |
| 深度分解能 | 最大 1.14FPS @ 2048 x 1536 /1024 x 768 / 512 x 384 |
| フレームレート@解像度（カラー） | / |
| RGB解像度 | 対応 |
| 出力画像 | 深度マップ、グレースケール画像、点群データ |
| Z軸精度 | 0.030 @ 500mm 0.055 @ 660mm 0.130 @ 1100mm |
| XY方向の精度 | 0.25 @ 500mm 0.33 @ 660mm 0.55 @ 1100mm |
| 視野角 FOV (水平/垂直) | max 51°/41°±3° |
| ベースライン | 180 |
| 推奨測定距離 | 500-1000 |
| 最大測定距離 | 500-1100 |
| 近距離場 | 482 x 382 |
| 遠方視野 | 986 x 831 |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Vcamera + Camport4 |
| サイズ | 268 mm x 105 mm x 65 mm |
| 重量 | 2080g |
| データインターフェース | ギガビットイーサネット |
| ネットワークインターフェース | M12 A-Code 8ピン航空コネクタ |
| トリガーおよび電源コネクタ | M12 X-Code 8ピン |
| 消費電力 | ≤ 24 W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP65 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 机械固定 |
| 供給電圧 | DC 24 V ~ 48 V |
| 動作温度 | 0 ~ 40℃ |
| 保管温度 | -10 ℃ ~ 55℃ |

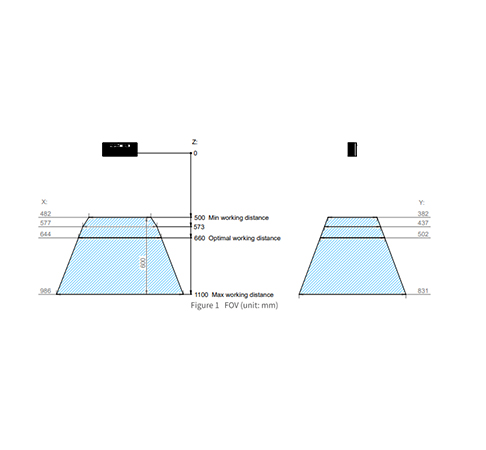

遠方視野
986 mm x 831 mm @ 1100 mm (H/V ≈ 48°/41°)

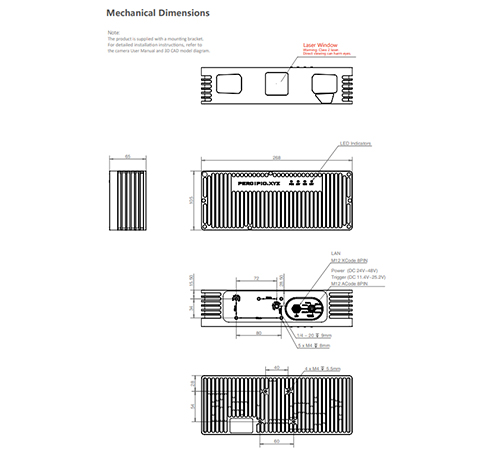

機械寸法
