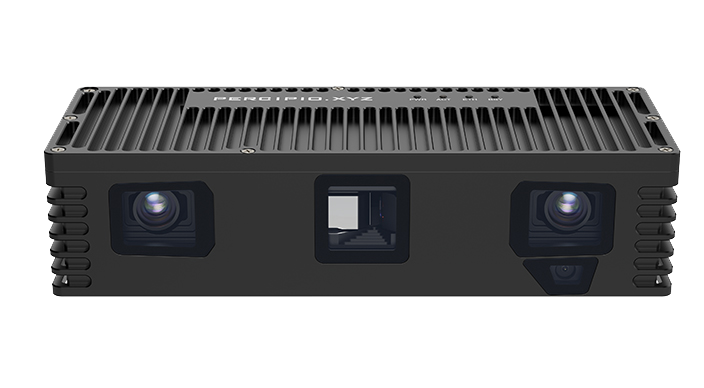

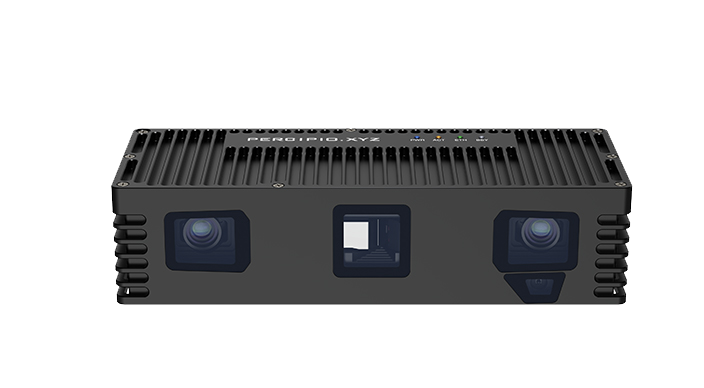

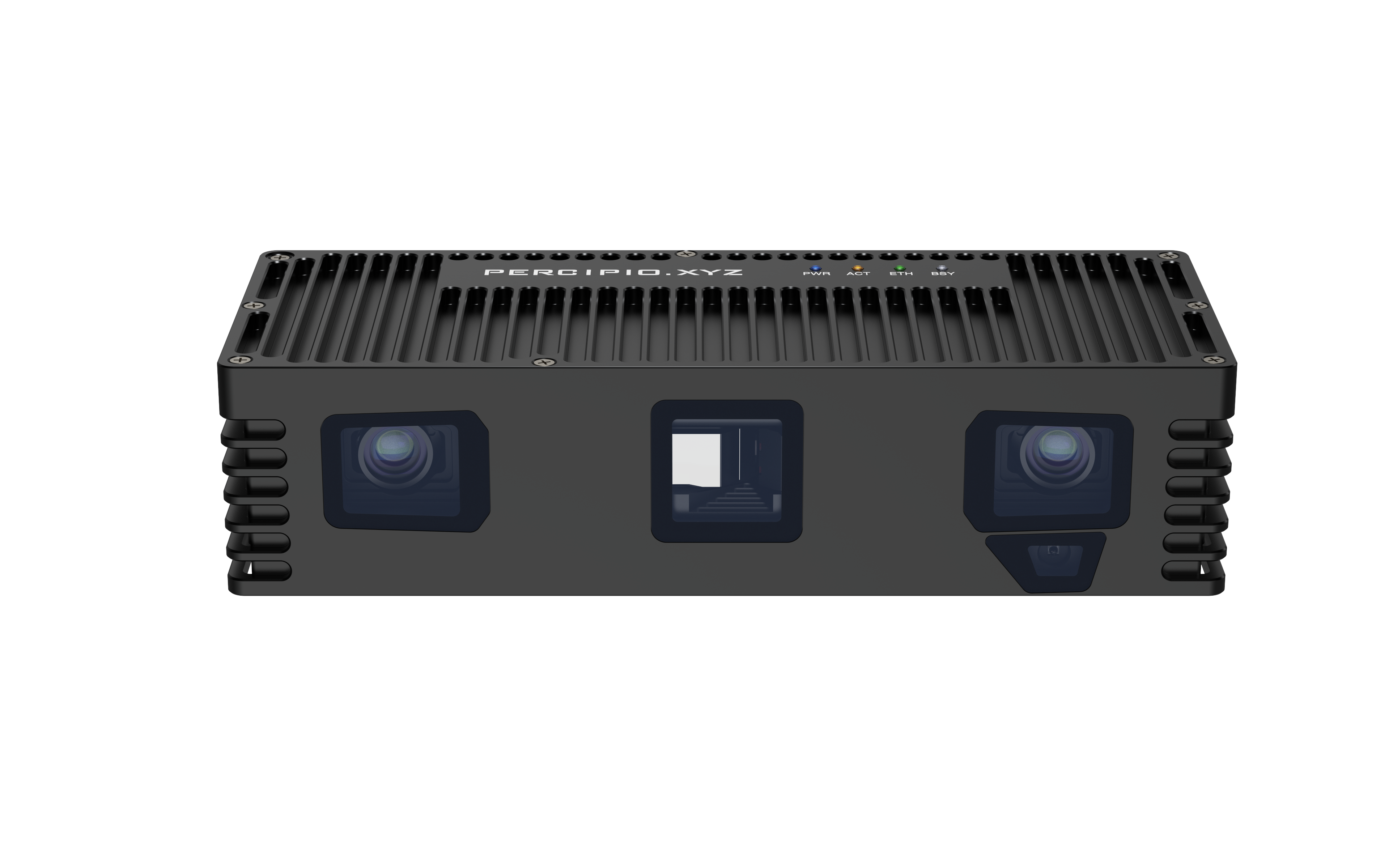

VMD02-4070
3Dスマートカメラは、アクティブステレオビジョン技術を搭載し、より豊かな被写界深度の詳細と高い環境適応性を提供し、ロボット、産業、商業など様々な分野でのインテリジェントソリューションの実装を容易にします。
-
デュアルアイ構造光 -
動作距離:
0.4–0.7 m -
最大深度解像度: 20480 × 1536 -
ギガビットイーサネット -
保護等級: IP65
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | 両眼＋ストライプ構造光 |
| レーザー波長帯 | 635nm（赤色光） |
| 光源 | レーザー |
| シャッターの種類 | Global |
| 図面出力までの所要時間 | ~1906ms @ Standard ~2297ms @ Quality ~1749ms @ Fast |
| 深度分解能 | 0.20 @ 400mm 0.25 @ 490mm 0.35 @ 700mm |
| フレームレート@解像度（カラー） | / |
| RGB解像度 | 対応 |
| 出力画像 | 深度マップ、グレースケール画像、点群データ |
| Z軸精度 | 0.018 @ 400mm 0.022 @ 490mm 0.051 @ 700mm |
| XY方向の精度 | 0.20 @ 400mm 0.25 @ 490mm 0.35 @ 700mm |
| 視野角 FOV (水平/垂直) | max 51°/41°±3° |
| ベースライン | 180 |
| 推奨測定距離 | 400 - 700 |
| 最大測定距離 | 400 - 700 |
| 近距離場 | 352 x 307 |
| 遠方視野 | 675 x 532 @ 700mm |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Vcamera + Camport4 |

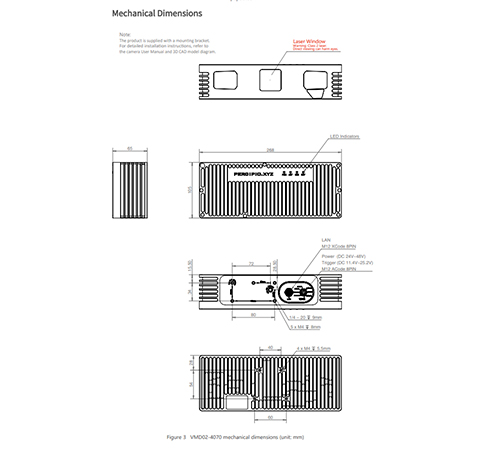

| サイズ | 268 mm x 105 mm x 65 m |
| 重量 | 2080g |
| データインターフェース | ギガビットイーサネット |
| ネットワークインターフェース | M12 A-Code 8ピン航空コネクタ |
| トリガーおよび電源コネクタ | M12 X-Code 8ピン |
| 消費電力 | ≤ 24 W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP65 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 機械的固定 |
| 供給電圧 | DC 24 V ~ 48 V |
| 動作温度 | 0 ~ 40℃ |
| 保管温度 | -10 ℃ ~ 55℃ |

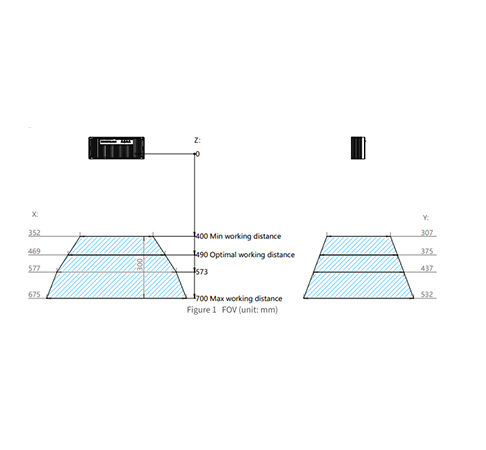

遠視野
675 mm x 532 mm @ 700 mm (H/V ≈ 51°/42°)
