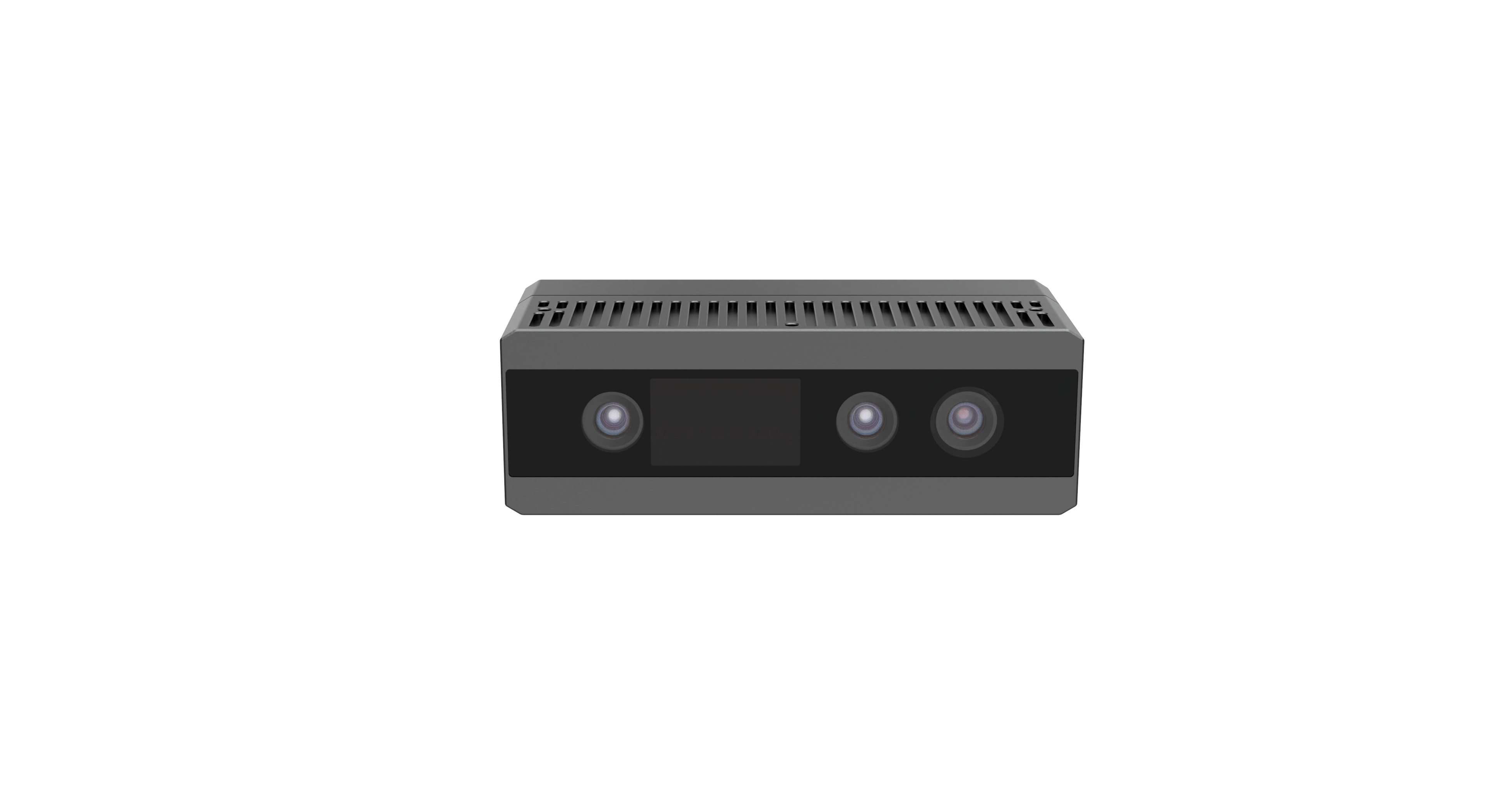

PS800-E1
独自のアクティブステレオビジョン技術と組み込みコンピュータビジョンプロセッサを活用し、3Dデータを正確に取得することで、小型静物オブジェクトの高精度測定を実現し、認識、分類、位置特定などの用途に適しています。
-
両側スペックルパターン照明光 -
作動距離: 0.3–1m -
最大深度解像度: 1280×960 -
最大カラー解像度: 2560×1920 -
ギガビットイーサネット -
保護等級: IP65
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | アクティブ・ステレオ |
| レーザー波長帯 | 940nm |
| 光源 | 赤外線レーザー 1個 赤外線フラッドライト 1個 |
| シャッターの種類 | ROlling |
| 図面出力までの所要時間 | デフォルトモード：約1781ms クオリティモード：約958ms ファストモード：約568ms |
| 深度分解能 | 0.8 fps @ 1280 x 960 0.8 fps @ 640 x 480 0.8 fps @ 320 x 240 |
| フレームレート@解像度（カラー） | 4fps@2560 x 1920@YUYV 6fps@2560 x 1920@CSI BAYER12GBRG 8fps@1920 x 1440@YUYV 16fps@1280 x 960@YUYV 25fps@640 x 480@YUYV |
| RGB解像度 | 対応 |
| 出力画像 | 深度マップ、カラー画像、赤外線画像、点群データ |
| Z軸精度 | 0.51mm@500 mm 2.01mm@1000mm |
| XY方向の精度 | 4.57mm@2000mm 6.86mm@3000mm |
| 視野角 FOV (水平/垂直) | 61°/48° |
| ベースライン | 62mm |
| 推奨測定距離 | 400mm～800mm |
| 最大測定距離 | 300mm~1000mm |
| 近距離場 | 327mm x 268mm@300mm |
| 遠方視野 | 1190mm x 895mm@1000mm |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Percipio Camport SDK； C、C++、C#、Python などをサポート |
| サイズ | 140.6 mm x 47.0 mm x 60.0 mm |
| 重量 | 544g |
| データインターフェース | ギガビットイーサネット |
| ネットワークインターフェース | M12 X-Code 8 |
| トリガーおよび電源コネクタ | M12 A-Code 8ピン航空コネクタ |
| 消費電力 | ≤ 10.5W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP65 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 機械固定（M4ネジ） |
| 供給電圧 | DC 24V ±10%； PoE (IEEE802.3 at) |
| 動作温度 | 0 ℃～45 ℃ |
| 保管温度 | -10 ℃~ 55 ℃ |

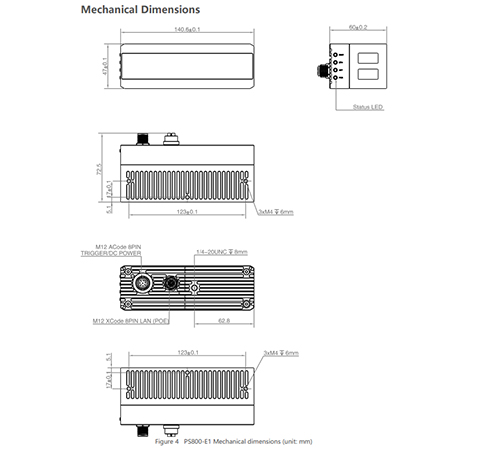

機械寸法
