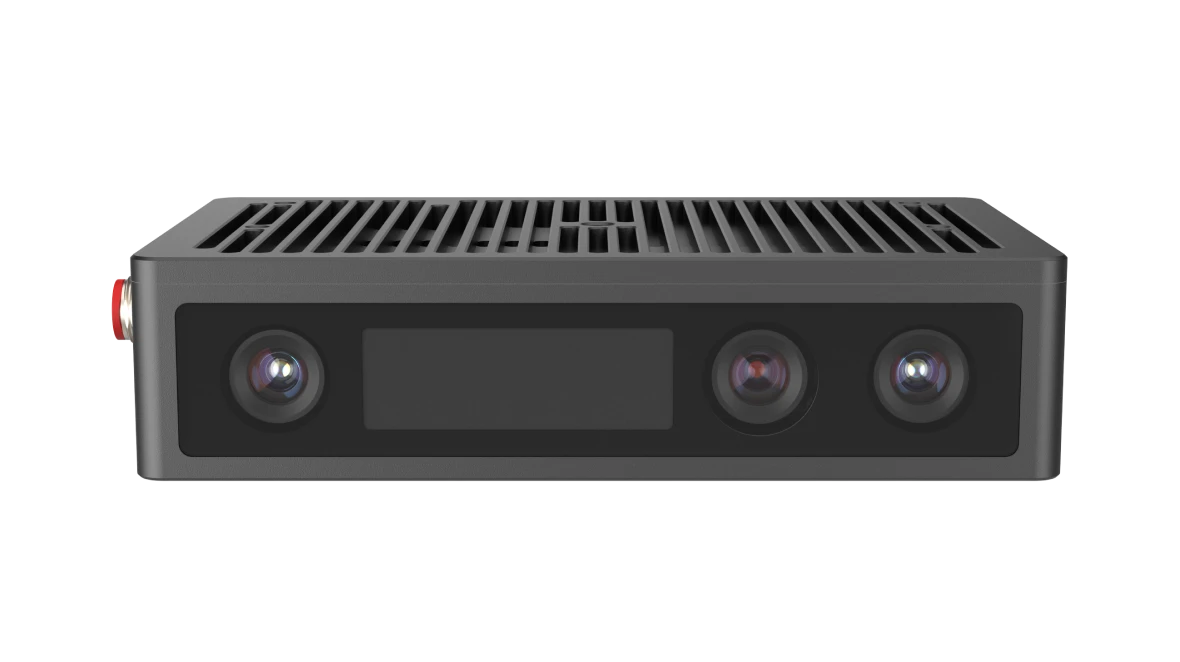

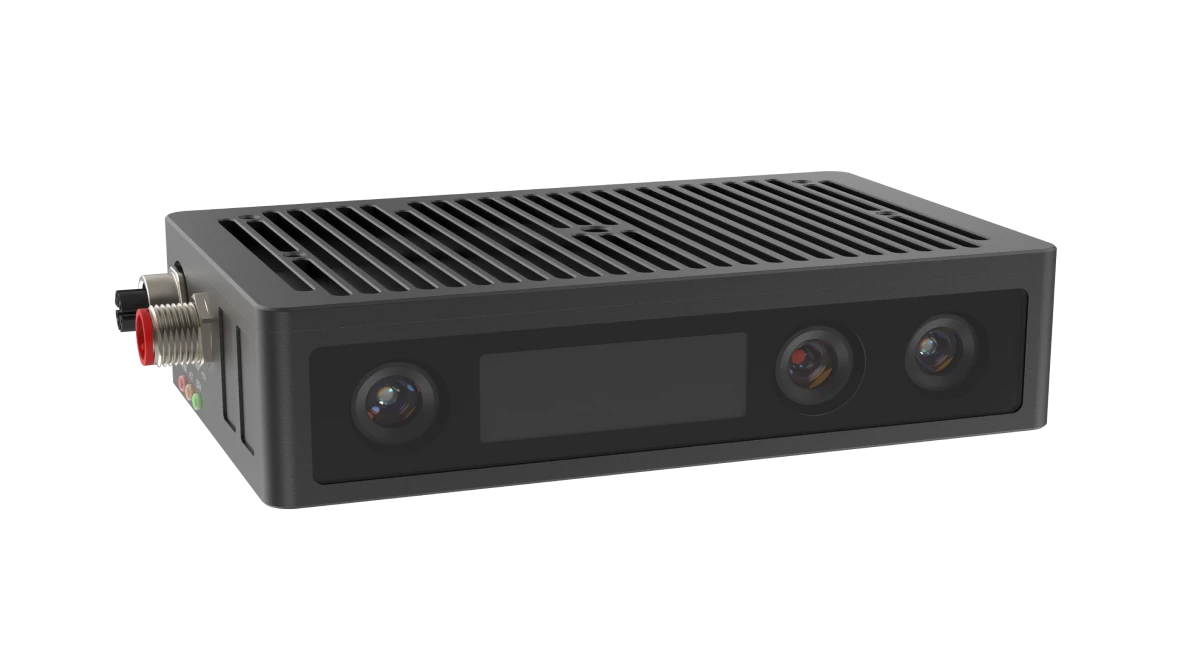

FM815-IX-E1
独自開発のアクティブステレオビジョン技術を搭載し、従来のステレオシステムと比較して優れた被写界深度の詳細と高い環境適応性を実現し、複数の分野でのインテリジェントアプリケーションを可能にします。
-
両面スペックルパターン照明光 -
動作距離:
0.8–4.5 m -
最大深度解像度: 1280×960 -
最大カラー解像度: 2560×1920 -
ギガビットイーサネット -
保護等級: IP66
-
技術仕様
-
製品特長
-
ダウンロード
Swipe Left
| 技術の原理 | アクティブ・ステレオ |
| レーザー波長帯 | 940nm |
| 光源 | 赤外線レーザー×3 |
| シャッターの種類 | ROlling |
| 図面出力までの所要時間 | 385ms |
| 深度分解能 | 1280 x 5 fps @ 1280 x 960 5 fps @ 640 x 480 5 fps @ 320 x 240 |
| フレームレート@解像度（カラー） | 6fps@2560 x 1920@CSI BAYER12GBRG 4fps@2560 x 1920@YUYV 8fps@1920 x 1440@YUYV 16fps@1280 x 960@YUYV 25fps@640 x 480@YUYV |
| RGB解像度 | 対応 |
| 出力画像 | 深度マップ、カラー画像、赤外線画像、点群データ |
| Z軸精度 | 1.56mm@1000mm；1.80mm@1500mm |
| XY方向の精度 | 3.20mm@1000mm; 4.80mm@1500mm |
| 視野角 FOV (水平/垂直) | 60°/48° |
| ベースライン | 100mm |
| 推奨測定距離 | 800mm~3000mm |
| 最大測定距離 | 800mm ~ 4500mm |
| 近距離場 | 850mm x 710mm@800mm |
| 遠方視野 | 3465mm x 2670mm@3000mm |
| ホストOS | Linux/Windows/ROS |
| ソフトウェア開発キット | Percipio Camport SDK； C、C++、C#、Python などのプログラミング言語に対応 |
| サイズ | 145mm x 35mm x 90mm |
| 重量 | 620 g |
| データインターフェース | ギガビット・イーサネット |
| ネットワークインターフェース | M12 X-Code 8ピン航空コネクタ |
| トリガーおよび電源コネクタ | M12 A-Code、8ピン、オスコネクタ |
| 消費電力 | <11.3 W |
| 筐体材料 | アルミニウム合金 |
| 保護等級 | IP66 |
| 放熱方式 | 自然対流冷却 |
| 取り付け方法 | 機械固定（M4ネジ） |
| 供給電圧 | DC 24V ±10%； PoE (IEEE802.3 af/at) |
| 動作温度 | -10 ℃ ~ 50 ℃ |
| 保管温度 | -20 ℃ ~ 55 ℃ |

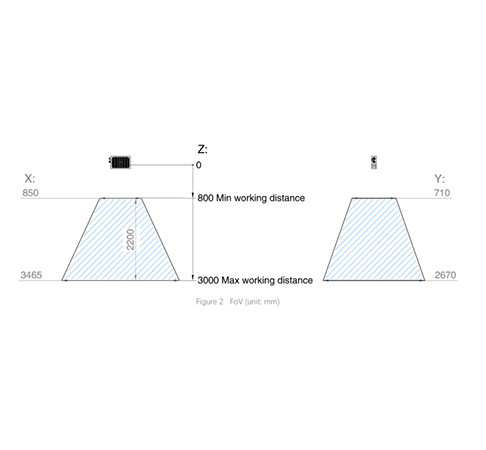

遠方視野
3465 mm x 2670 mm @ 3000 mm (H/V ≈ 60°/48°)

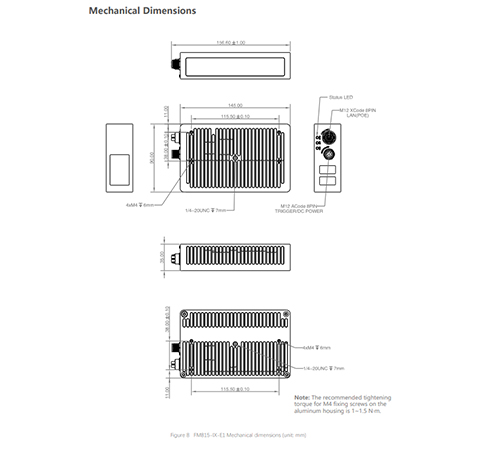

機械寸法
